| 事例名称 |
時計のボタン操作が不可能となった |
| 代表図 |
|
| 事例発生場所 |
工場検査工程 |
| 事例概要 |
時計の落下テストでボタン操作が不可能となった。図2(b)のように、ストッパー（度決めと称する）にスイッチレバーが当った時、余裕が50μｍしかなかった。落下の慣性でスイッチレバー自体が変形し、ストッパーから外れたことが原因であった。対策として、スイッチレバークリックバネにストッパーを新たに設けた。 |
| 事象 |
時計の落下テストでボタン操作が不可能となった。 |
| 経過 |
図2(a)のように、ボタンを押すと、スイッチレバーが支点Bを中心に回転し、次にそれがスイッチレバークリックバネを支点Cを中心にして回転させる機構を設計した。ところが時計の落下テストで、何かの拍子にボタン操作が不可能となることが判明した。分解してみると、スイッチレバーが回りすぎてストッパーから外れていた(係合はずれと称する）。 |
| 原因 |
ストッパーの外れまでの余裕が50μｍしかなく、落下の慣性でスイッチレバー自体が変形し、スイッチレバーがストッパーから外れた。 |
| 対策 |
図2(c)のように、スイッチレバークリックバネにストッパーを新たに設けて、スイッチレバーがストッパーから外れないようにした。 |
| 知識化 |
落下テストなど、試験条件における加速度による変形を考慮に入れて設計する。 |
| 背景 |
1cm上からでも物を落とすと1G程度（10Gだと言うひともいる）の加速度が生じて、思わぬ失敗をする。製品の中で最もやわらかいところが振動して何回も叩かれる。極端な例では、工場の中を台車で運ばれただけで傷がつくこともありうる。 |
| シナリオ |
| 主シナリオ
|
不注意、注意・用心不足、企画者不注意、誤差設定不適、調査・検討の不足、事前検討不足、審査・見直し不足、手順、試験、材料的要因、塑性変形、不良現象、機械現象、相互運動部、組合不良、外れる
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

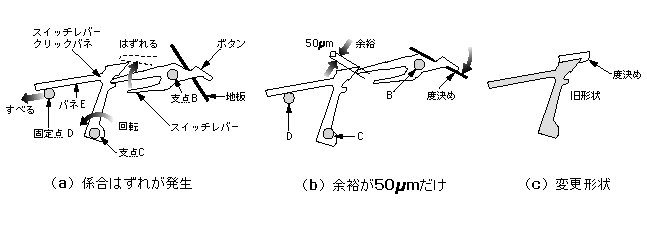

図2.スイッチレバーの係合はずれとその対策
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
