| 事例名称 |
鋼板の曲げ部に割れが発生した |
| 代表図 |
|
| 事例発生場所 |
工場プレス曲げライン |
| 事例概要 |
鋼板をプレスで曲げて構造物を作ったところ、曲げ部に割れが発生した。板厚に対する内側曲げ半径が小さすぎたので、曲げによって部材の外側に発生する引張応力が、材料の引張強度を超えたためである。内側曲げ半径（R)／板厚(t)を1.5に設計変更した。 |
| 事象 |
鋼板をプレスで曲げて構造物を作ったところ、曲げ部の外側に割れが発生した。 |
| 経過 |
鋼板をプレスで曲げて構造物を作ったところ、曲げ部の外側に割れが発見された。曲げ半径の小さな曲げ部のみに発生していた。 |
| 原因 |
板厚に対する内側曲げ半径が小さすぎたので、曲げによって部材の外側に発生する引張応力が、材料の引張強度を超えたためである。 |
| 対策 |
内側曲げ半径（R)／板厚(t)を1.5に設計変更した。 |
| 知識化 |
割れが発生するか否かの限界の最小R/t比は、鋼材の圧延方向や材料の硬さなどにも左右される。様々な要因を考慮した上で、経験的には1.5以上とすれば、まず割れは発生しない。 |
| 背景 |
表1のように、圧延方向に平行に曲げる場合は、直角に曲げるより最小R/tを大きくとる必要がある。また、加工硬化材は焼き鈍し材に比べ、最小R/tを大きくとる必要がある。もちろん材質によっても最小R/tは異なる。 |
| シナリオ |
| 主シナリオ
|
無知、知識不足、調査・検討の不足、事前検討不足、審査・見直し不足、形状、角形状、応力集中、材料的要因、材料強度不足、破断
|
|
| 情報源 |
創造設計エンジンDB
設計経験則101、機械設計、3月号（1996）
|
| マルチメディアファイル |
図2.曲げによって割れが発生する
|
|

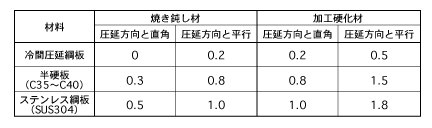

表1.材質・硬度・圧延方向の条件ごとの最小曲げ半径・板厚比（R/t）
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
