締め金具を固定するタイロッドが上下振動で破断した |
| 代表図 |
|
| 事例概要 |

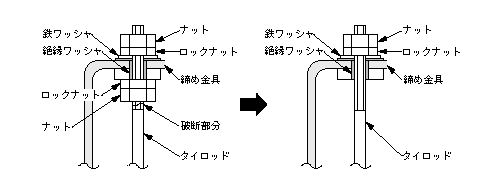

図2のように、締め金具を固定するタイロッドが、ねじの内側ナットの近くで破断した。締め金具をタイロッドの両側からナットで固定したため、締め金具の上下振動でタイロッドが変形、さらに座屈したので、ねじ部に曲げ応力が発生し疲労破壊した。対策として、外力が加わってもタイロッドが座屈しないように、内側ナットおよびロックナットを廃止した。 |
| 事象 |
締め金具を固定するタイロッドが、ねじの内側ナットの近くで破断した。 |
| 経過 |
締め金具を固定するタイロッドを、ロックナットおよびナットで固定する構造とした。タイロッドを締め付けたときは、タイロッドが伸びるように設計した。ところが稼動後のある日、タイロッドがねじの内側ナットの近くで破断した。 |
| 原因 |
締め金具をタイロッドの両側からナットで固定したため、締め金具の上下振動でタイロッドが変形、さらに座屈したので、ねじ部に曲げ応力が発生し疲労破壊した。 |
| 対策 |
外力が加わってもタイロッドが座屈しないように、内側ナットおよびロックナットを廃止した。 |
| 知識化 |
運転時、装置に加わる外力の影響を考えて設計する。 |
| 背景 |

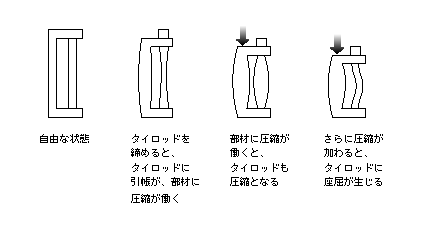

図3にタイロッド破断のメカニズムを示す。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、事前検討不足、審査・見直し不足、予期せぬ使用環境、不良現象、機械現象、継手、ねじ継手、応力集中、振動、繰返し応力、材料的要因、塑性変形、物質疲労、破断
|
|
