| 事例名称 |
デバイスへの給電回路が発振した |
| 代表図 |
|
| 事例概要 |
デバイスへの給電回路が発振した。同一電源から等電位の電源を、複数の経路でデバイスに給電しており、電源とデバイスの間に、ゲインが1を超える発振ループが形成されたためである。対策として、ループを短縮して、発振を防止した。 |
| 事象 |
複数の経路でデバイスに給電する回路で、デバイスへの給電回路が発振した。 |
| 経過 |
図1のように、同一電源から等電位の電源を、複数の経路でデバイスに給電する回路を設計したところ、その給電回路が発振した。 |
| 原因 |
電源とデバイスの間に発振ループが形成され、デバイスの特性と関係して、このループのゲインが1を超えたためである。 |
| 対策 |
図1の点線で示すように、ループを短縮することで発振を防止した。 |
| 知識化 |
高速なLSIを用いたデバイスでは、デバイス内に擬似的なアンプを作る危険性のある電源給電系のループを避け、電源のインピーダンスを下げる。 |
| 背景 |
電源のインピーダンスを下げるには、出力電流容量の大きい電源を用いることが有効である。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、事前検討不足、審査・見直し不足、不良現象、電気故障、回路、電源、ハイインピーダンス、配線、ループ、発振
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

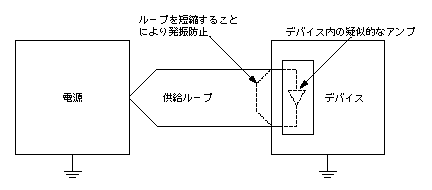

図1.電源による発振概念図
|
