| 事例名称 |
ガラス粉砕装置で異常振動が発生した |
| 代表図 |
|
| 事例概要 |
ガラス粉砕装置で異常振動が発生した。回転軸に取り付けた数個の刃の重みで、軸がたわみ、「たわみ振動」を起こした。対策として、回転軸の中央に支持点を設け、たわみを減少させた。 |
| 事象 |
ガラス粉砕装置で異常振動が発生した。 |
| 経過 |
ガラスを破砕するため、図2のような、回転軸に数個の刃を取り付けた破砕装置を設計製作した。稼動したところ、異常振動が発生した。 |
| 原因 |
回転軸に取り付けた数個の刃の重みで、軸がたわみ、「たわみ振動」を起こした。 |
| 対策 |
図3のように、両端のほかに回転軸の中央にも支持点を設け、たわみを減少させた。 |
| 知識化 |
「たわみ振動」の危険回転数は下記の手順で確認する。
1. 軸と断面二次モーメント（I)を求める。
2. Iと、ヤング率、軸寸法、軸質量から、はりの計算式でたわみ量
（δ）を求める。
3. δから固有振動数（ｆ）を求める。
4. ｆから危険回転数（ｎ）を求める。
5. 0.5＜{（実用回転数）÷ｎ}＜1.5の範囲でないことを確認する。 |
| 背景 |
曲げによって生じる中央部の”へたり”は、軸受間の長さの3乗に比例するから、分割してその長さを短くすることが効果的である。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、事前検討不足、審査・見直し不足、材料的要因、塑性変形、不良現象、機械現象、構造の問題、振動
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

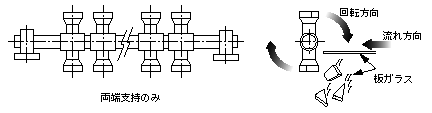

図2.ガラス粉砕装置（対策前）
|
|
図3.ガラス粉砕装置（対策後）
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
