| 事例名称 |
プリント基板の共振で電源層に大きな電源ノイズが発生した |
| 代表図 |
|
| 事例概要 |
プリント基板の電源層に大きな電源ノイズが発生した。電源の周波数が基板の周波数に一致したことが原因であった。対策として、コンデンサを搭載し、基板の共振を防止した。 |
| 事象 |
プリント基板の電源層に大きな電源ノイズが発生した。 |
| 経過 |
プリント基板を設計製作して、通電したところ誤動作が起こった。ノイズレベルを測定したところ、図2のように、基板上のノイズの大きさは、ノイズの観測する位置で異なっていたが、ノイズの大きい位置に設置した素子の電気ノイズは、予想値よりはるかに大きかった。 |
| 原因 |
電源の周波数が基板の周波数に一致した。 |
| 対策 |
コンデンサを搭載し、基板の共振を防止した。 |
| 知識化 |
基板を設計するときは、基板の共振周波数を意識する。その周波数でノイズが発生するかもしれないと思ったら、基板平面での共振を防ぐために、予めコンデンサを搭載できるように電極を配備しておく。 |
| 背景 |
一般的には、基板の周波数を見積もることは難しい。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、回路、共振、電源
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

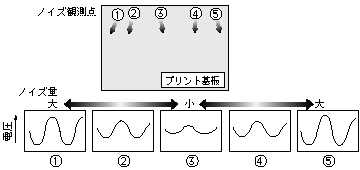

図2.プリント基板でのノイズ観測状況
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
