| 事例名称 |
パイプのクランプ結合作業で、作業の負荷が大きかった |
| 代表図 |
|
| 事例概要 |
パイプのクランプ結合作業で、作業の負荷が大きかった。クランプを外すと、2本のパイプとクランプ上下とが4者ばらばらになり、4者の位置合わせが困難であることが原因であった。そこで、固定側パイプとクランプとを固定し、またクランプ上下をヒンジで固定し、脱着作業を固定側パイプ・クランプ上下（左右）一体のものと、取替側パイプとの2者を位置合わせすれば出来るようにして作業の軽減を図った。 |
| 事象 |
パイプのクランプ結合作業で、作業の負荷が大きかった。 |
| 経過 |
パイプの結合を、図1のように、クランプ上下と２本のボルトで固定していた。この部位は、定期的なメンテナンスで一方のパイプ取替が必要であり、脱着頻度が多く作業の負荷が大きかった。 |
| 原因 |
クランプを外すと、2本のパイプとクランプ上下とが4者ばらばらになり、4者の位置合わせが困難であった。 |
| 対策 |
図2のように、固定側パイプとクランプとを固定し、またクランプ上下をヒンジで固定し、脱着作業を固定側パイプ・クランプ上下（左右）一体のものと、取替側パイプとの2者を位置合わせすれば出来るようにして作業の軽減を図った。 |
| 知識化 |
組立や交換方法を考慮した設計が大切である。組立は2つのものを順に位置決めをして組み立てるのが原則である。また本事例では、４つの部品を合体して２つの部品に減らすことで作業性を向上している。 |
| 背景 |
俗に”3枚締め”という、図3に示すように、3枚の板を重ねてボルトで押さえるのは邪道である。2枚をボルトで押さえ、それに加えてもう1枚を別のボルトで押さえるべきである。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、構造の問題、メンテナンス性悪し、継手
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |
図1.パイプ固定方法（改善前）
|
|

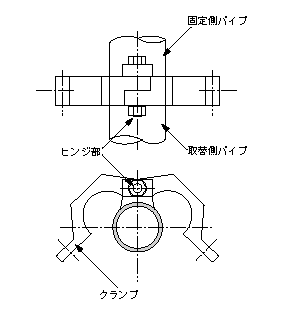

図2.パイプ固定方法（改善後）
|
|
図3.3枚合わせ
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
|
