| 事例名称 |
自動溶接で溶接長が不足した |
| 代表図 |
|
| 事例概要 |
コイル設置用のストッパを自動溶接で製作し、抜き取り検査したところ、内側の隅肉溶接の長さが不足していた。ストッパ縦リブの内側の幅が狭く先細りで、自動溶接機のノズルがリブに干渉するため、溶接長が不足した。そこで、溶接不足分を手動の溶接で補った。 |
| 事象 |
コイル設置用のストッパを自動溶接で製作し、抜き取り検査したところ、内側の隅肉溶接の長さが不足していた。 |
| 経過 |
図1のような、コイル設置用のストッパを設計した。製作数が1000個と大量だったので、自動溶接機で製作した。抜き取り検査したところ、縦リブ内側の隅肉溶接の長さが不足していることが判明した。 |
| 原因 |
構造上、内側から溶接すると歪が発生するので、外枠から順に組立・溶接を行っていたので、縦リブは箱の中の溶接となっていた。しかし、縦リブの内側の幅が狭く先細りで、自動溶接機のノズルがリブに干渉するため、溶接長が不足した。 |
| 対処 |
溶接不足分を手動で補った。 |
| 知識化 |
加工方法によっては、設計図面通りにならない場合がある。試作と量産で、加工方法が変わったことで、不具合が発生することも多い。また、生産量によって、加工方法を考慮した設計が必要である。 |
| 背景 |
図2に、箱型構造物内側の溶接を廃止し、外側溶接とした対策例を示す。 |
| シナリオ |
| 主シナリオ
|
無知、知識不足、調査・検討の不足、仮想演習不足、溶接部位、溶接長不足
|
|
| 情報源 |
創造設計エンジンDB
内田貫一、薩摩林和美、溶接構造物の実際、産業図書、PAGE97
|
| マルチメディアファイル |

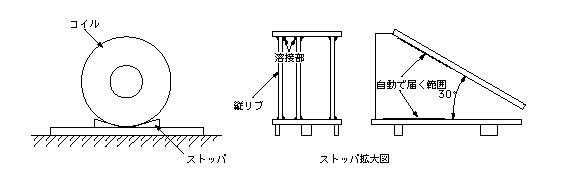

図1.コイルストッパの構造
|
|
図2.内側溶接を廃止した溶接例
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
|
