| 事例名称 |
膨張・収縮の繰り返しでコネクタ用の基板パターンが剥離した |
| 代表図 |
|
| 事例発生地 |
海外 |
| 事例発生場所 |
顧客の事務所 |
| 事例概要 |
複写機の稼動後数年で、AC電源不具合が発生した。いずれも特定のコネクタ用の基本パターンが剥離または切れていた。この機種は、コネクタの数を減らすため、ピン数の多いコネクタを使用していた。長期間の使用中に、樹脂のコネクタが熱と湿度で膨張・収縮を繰り返したので、熱疲労によって金属のパターンの破壊に至った。対策として、コネクタを分割して、ピン数の少ないコネクタに替えて応力を分散させた。 |
| 事象 |
複写機の稼動後数年で、AC電源不具合が発生した。いずれも特定のコネクタ用の基本パターンが剥離または切れていた。 |
| 経過 |
複写機の新機種でコネクタの数を減らすため、ピン数の多いコネクタを使用した。この複写機を海外市場に設置したところ、数年でAC電源不具合が発生した。いずれも、図2のように、特定のコネクタ用の基板パターンが剥離または切れていた。 |
| 原因 |
図2のように、ピン数の多い、つまり従来より長い樹脂のコネクタが熱と湿度で膨張・収縮を繰り返したので、熱疲労によって金属のパターンの破壊に至った。 |
| 対策 |
コネクタを分割して、ピン数の少ないコネクタに替えて応力を分散させた。 |
| 知識化 |
従来品を変える場合は、変更のメリットのみを考え勝ちであるが、変更によるデメリット・悪影響も十分検討する。なお、従来品の実績は、社内の限られた条件でのテストよりはるかに勝る。 |
| 背景 |
部材を分割すると拘束部分の熱応力が小さくなる。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、回路パターン、コネクタ、熱疲労、剥離、断線
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

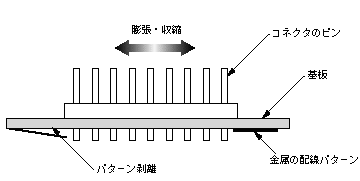

図2.コネクタの膨張・収縮による基板のパターン剥離詳細
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
