荷重が集中して高圧電源回路の基板が割れた |
| 代表図 |
|
| 事例発生場所 |
工場検査工程 |
| 事例概要 |
複写機の検査工程で、高電圧の出力が出ない不具合が発生した。調査の結果、高圧電源の基板が割れていた。基板には、重量のある部品の実装や、束線固定や放熱板固定穴などの多くの穴が開けられており、割れやすい形状だった。コネクタの結合時や、束線を止めたりする時に、割れてしまった。対策として、実装するコネクタの向きを変え、基板の曲げ方向に力が作用しないようにした。 |
| 事象 |
複写機の検査工程で、高電圧の出力が出ない不具合が発生した。調査の結果、高圧電源の基板が割れていた。 |
| 経過 |
複写機の検査工程で、高電圧の出力が出ない不具合が発生した。調査の結果、高圧電源の基板が割れていた。 |
| 原因 |
基板には、図2左のように、重量のある部品の実装や、束線固定や放熱板固定穴などの多くの穴が開けられており、割れやすい形状だった。コネクタの結合時や、束線を止めたりする時に、割れてしまった。 |
| 対策 |
図2右のように、実装するコネクタの向きを変え、基板の曲げ方向に力が作用しないようにした。 |
| 知識化 |
配線基板を設計するとき、電気的な特性のみに注目しがちであるが、機械的強度にも注意する。 |
| 背景 |
薄い基板の曲げ方向は変形しやすいので、この方向に力をかけないようにする。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、プリント回路基板、動作不能、想定外負荷、材料強度不足、破断
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

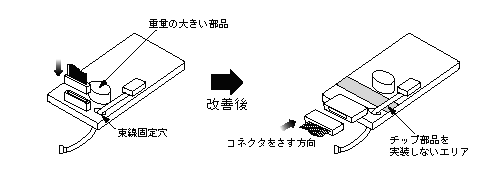

図2.電源回路基板の不具合と対策
|
