地下の空気の淀みでフィルタ装置の動作トラブルが多発 |
| 代表図 |
|
| 事例概要 |
工場内に設置したフィルタ装置で、動作トラブルが多発した。フィルタ装置を4mの地下に設置したため、フィルタ雰囲気の空気がよどみ、内部部品が腐食したためであった。対策として、フィルタ装置のデッキを製作し、地上に移設した。 |
| 事象 |
工場内の地下4mのピット内に設置したフィルタ装置で、動作トラブルが多発した。 |
| 経過 |
図2のように、工場内の地下4mに設置したフィルタ装置で、動作トラブルが多発した。調査したところ、内部部品が腐食していた。そこで、防食対策として、カバーを設けたが、ほとんど効果がなかった。 |
| 原因 |
フィルタ装置を地下4mのピット内に設置したため、フィルタ雰囲気の空気がよどみ、内部部品が腐食し、動作トラブルとなった。 |
| 対策 |
図2のように、フィルタ装置のデッキを製作し、地上に移設した。 |
| 知識化 |
装置そのものはもちろん、装置の環境条件を考慮した設計が大切である。地下ピット内の装置は、予想以上に部品が腐食する。 |
| 背景 |
地下ピットは、空気の流れが悪く、有害ガスの充満などによる重大事故の危険性もあるので注意する。 |
| シナリオ |
| 主シナリオ
|
誤判断、誤った理解、調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、予期せぬ使用環境、機械・装置、環境条件、地下に設置、雰囲気、空気停滞、腐食、誤作動
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

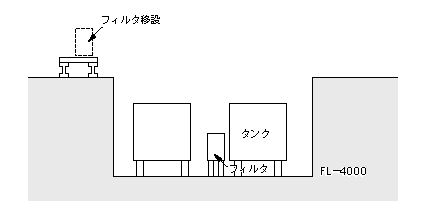

図2.フィルタ装置の腐食対策
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
