| 事例名称 |
接触面の磨耗でロールの回転不良が発生した |
| 代表図 |
|
| 事例発生場所 |
工場生産ライン |
| 事例概要 |
ロールで回転不良が発生した。ベアリングインナーレースのベアリングカバー接触面が摩耗していた。回転側のベアリングカバーがインナーレースに接触しているためであった。対策として、インナーレースと軸取付部の間にカラーを挿入した。 |
| 事象 |
ロールで回転不良が発生した。ベアリングインナーレースのベアリングカバー接触面が摩耗していた。 |
| 経過 |
ロールは狭いスペースで交換するので、整備性を考慮し、図2のように、軸付きロールの下方抜き取り方式で設計製作した。運転開始したところ、ロールの回転不良が発生した。調査したところ、ベアリングインナーレースのベアリングカバー接触面が摩耗していた。 |
| 原因 |
図2のように、回転側のベアリングカバーがインナーレースに接触し、ベアリングカバー接触面が摩耗しためであった。円すいころ軸受の軸方向の移動を、インナーレースを介して左右のベアリングカバーで止めている。インナーレースは固定で、ベアリングカバーは回転しているから、摩耗するのは当たり前である。 |
| 対策 |
図3のように、インナーレースと軸取付部の間にカラーを挿入した。円すいころ軸受の軸方向の移動を、左右のベアリングカバーが回転部のアウターレースを介して止めている。固定部のインナーレースの軸方向の移動は、さらに外側の固定されたヨークがカラーを介して止めている。 |
| 知識化 |
回転側、固定側をよく見極めないと、接触面の摩耗による不具合を発生する。 |
| 背景 |
軸方向のスラスト力は、案外見逃されることが多い。たとえば、歯車の歯すじ誤差や液圧作用によるものなどである。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、ロール、回転不良、ベアリング機構、固定部品、接触面、摩擦、摩耗
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |
図2.ロールサポート構造（対策前）
|
|

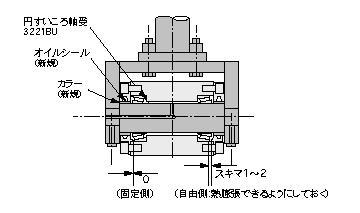

図3.ロールサポート構造（対策後）
|
