| 事例名称 |
インサート樹脂のへたりで締結ボルトが弛んだ |
| 代表図 |
|
| 事例概要 |
樹脂部品の締結ボルトが弛んでしまった。ボルト締結部に金属カラーを埋め込む構造にした。金属の回りに樹脂を鋳込むインサート成形時に、金属カラーの表面が樹脂で覆われてしまい、この部位のへたりでボルトの軸力が低下したことが原因であった。対策として、樹脂表面からの出代を確保するように寸法を変更した。 |
| 事象 |
樹脂部品でボルト締結部に金属カラーを埋め込む構造にしたにもかかわらず、締結ボルトが弛んだ。 |
| 経過 |
樹脂部品を締付けるため、図2(a)のように、ボルト締結部に金属カラーを埋め込む構造にした。にもかかわらず、締結ボルトが弛んでしまった。調査したところ、図2(a)のように、金属カラーの表面が樹脂で覆われていて、この部位がへたっていた。 |
| 原因 |
金属の回りに樹脂を鋳込むインサート成形時に、金属カラーの表面が樹脂で覆われてしまい、この部位のへたりでボルトの軸力が低下した。 |
| 対策 |
図2(b)のように、金属カラーの樹脂表面からの出代を確保するように寸法を変更した。 |
| 知識化 |
金属カラーの端面が確実に樹脂表面より高くなる図面指示が必要である。 |
| 背景 |
設計者は部品一つ一つの機能をよく理解して、製造や加工時にその機能が失われないように、気をつける。 |
| シナリオ |
| 主シナリオ
|
不注意、理解不足、生産組織の理解不足、生産工程の配慮不足、プラスチック、ボルト・ナット、計画・設計、流用設計、製作、ハード製作、製造工程、塗装、組立、機能不全、ハード不良、機械・装置、取付け部品、ガタ
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

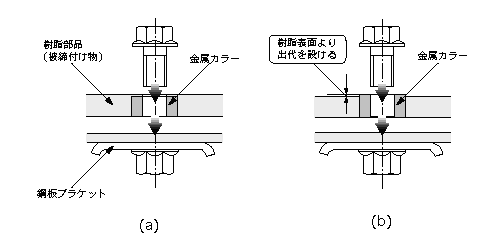

図2.樹脂部品のボルト締結のゆるみ(a)と対策(b)
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
