耐久試験でブラケットの曲げ部が疲労破壊した |
| 代表図 |
|
| 事例概要 |
プレス成形でフランジ部を設けて強化したブラケットを、耐久試験したところ、ブラケット曲げ部にクラックが発生した。プレス成形時、フランジの曲げ部にシワが生じ、このシワが起点となって、疲労破壊したものである。 |
| 事象 |
強化したブラケットの曲げ部にクラックが発生した。 |
| 経過 |
ブラケットの強度向上のため、図2のように、プレス成形でフランジ部を設けた。この試作品を耐久試験したところ、ブラケットの曲げ部にクラックが発生してしまった。 |
| 原因 |
プレス成形時、フランジの曲げ部にシワが生じ、このシワが起点となって、疲労破壊したものである。 |
| 知識化 |
プレス成形時のシワが亀裂のきっかけとなった。プレス成形には、曲げ加工が容易な材料を選ぶとともに、曲げによってシワが生じないRで設計する。 |
| 背景 |
強化したつもりが、逆に弱点を作ってしまった事例である。変更によるプラス面だけでなく、マイナス面のチェックが大切である。 |
| シナリオ |
| 主シナリオ
|
不注意、理解不足、生産組織の理解不足、生産工程の配慮不足、鋼板、ブラケット、試験、計画・設計、計画不良、製作、ハード製作、製造工程、曲げ加工、不良現象、機械現象、形状、応力集中、破損、破壊・損傷、割れ発生・成長
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

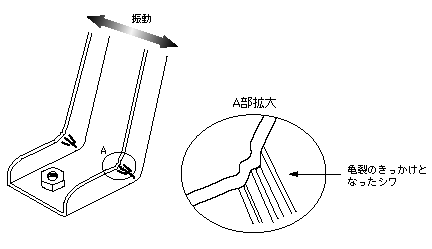

図2.ブラケットのフランジ曲げ部の亀裂
|
