| 事例名称 |
グリースによる劣化で複写機の樹脂性軸受部が割れた |
| 代表図 |
|
| 事例概要 |
複写機の樹脂性軸受部に割れが発生した。割れの発生個所は、図2のように、ベアリングのハウジングの角であった。ベアリング内のグリースはジエステルをベースオイルにしており、このグリースが漏れてABS樹脂のハウジングに付着して劣化を引き起こし、ステーからの力で角部に割れが発生した。対策として、グリースをベースオイルがABSと相性のよいαオレフィン系に変更した。 |
| 事象 |
複写機の樹脂性軸受部に割れが発生した。 |
| 経過 |
複写機の樹脂製の軸受部に割れが発生した。割れの発生個所は、図2のように、ベアリングのハウジングの角であった。調査したところ、ABS樹脂の劣化が認められた。 |
| 原因 |
ベアリング内のグリースはジエステルをベースオイルにしており、このグリースが漏れてABS樹脂のハウジングに付着して劣化を引き起こし、ステーからの力で角部に割れが発生した。 |
| 対策 |
グリースをベースオイルがABSと相性のよいαオレフィン系に変更した。 |
| 知識化 |
PMMA(アクリル）、PC、ABS、PPEなどの樹脂は、ジエステルやポリエチレングリコールをベースオイルとするグリースとは相性が悪い。このときは、ポリαオレフィンやパラフィン系鉱物油をベースオイルとするグリースを使用する。 |
| 背景 |
グリースの銘柄で樹脂との相性を選択するのではなく、グリースのベースオイルと樹脂との相性をみることが肝要である。 |
| シナリオ |
| 主シナリオ
|
無知、知識不足、過去情報不足、調査・検討の不足、事前検討不足、自作・購入の誤判断、プラスチック、潤滑剤、計画・設計、流用設計、不良現象、化学現象、物質間反応、破損、劣化、割れ発生・成長
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

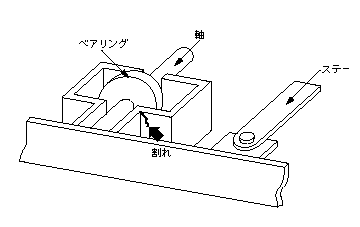

図2.複写機の軸受け部の亀裂
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
