| 事例名称 |
シャフトのピン嵌合した部位が肉厚不足で破損した |
| 代表図 |
|
| 事例概要 |
シャフトを横から穴をあけ、ピン嵌合した部位が破損した。設計時、嵌合部の図面を図2（a)のように、3倍尺で作成し、肉厚は十分であると判断した。しかし実際は、実寸の（b)のように、ピン穴をあけたシャフトの残り部はあまりにも薄く、嵌合部断面の肉厚が不足していた。 |
| 事象 |
シャフトのピン嵌合した部位が破損した。 |
| 経過 |
図2のように、シャフトを横から穴をあけ、ピン嵌合した部位が破損した。設計時、嵌合部の図面を3倍尺で作成していた。 |
| 原因 |
設計時、嵌合部の図面を図2（a)のように、3倍尺で作成し、肉厚は十分であると判断した。しかし実際は、実寸の（b)のように、ピン穴をあけたシャフトの残り部はあまりにも薄く、嵌合部断面の肉厚が不足していた。 |
| 知識化 |
設計する際、倍尺で図面を作成すると、寸法に対する感覚が狂うことがある。原寸でのチェックが必要である。 |
| シナリオ |
| 主シナリオ
|
誤判断、誤った理解、詳細計画ミス、軸、計画・設計、計画不良、使用、運転・使用、破損、破壊・損傷、材料強度不足、破断
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

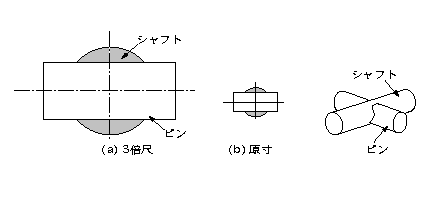

図2.倍尺による肉厚感覚の変化
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
