| 事例名称 |
LSIの反射ノイズで伝送線路に大きなノイズが発生した |
| 代表図 |
|
| 事例概要 |
複数のLSIを含む回路で、図2に示す、伝送線路途中のAの負荷LSIの信号電圧およびノイズ電圧が2倍となってしまった。遠端の負荷LSIからの反射ノイズが原因であった。対策として、タップオフ（分岐して配線すること）となる配線の入口に、ダンピング抵抗を直列に挿入した。 |
| 事象 |
複数のLSIを含む回路で、図2に示す、伝送線路途中のAの負荷LSIの信号電圧およびノイズ電圧が2倍となってしまった。 |
| 経過 |
複数のLSIを含む回路を設計した。伝送線路では、インピーダンスの不整合が存在する地点で、波形の反射が生ずる。そこで、動作マージンを確保するため、図2のように、送端（ソースLSI)に終端抵抗を設けて、伝送線路とインピーダンスを整合し、再反射ノイズや直流ドロップを避けた。ところが、途中の負荷LSIの信号電圧およびノイズ電圧が2倍となってしまった。 |
| 原因 |
遠端の負荷LSIからの反射ノイズが原因であった。 |
| 対策 |
図2のように、タップオフとなる配線の入口に、ダンピング抵抗を直列に挿入した。 |
| 知識化 |
本事例のように、多数個の負荷を持ち、タップオフして、配線が長い場合、特にノイズが大きいので、対応が不可欠である。 |
| 背景 |
伝送線路では、水道管の水と同じように、インピーダンスの不整合が存在する地点で、波形の反射が生ずる。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、事前検討不足、審査・見直し不足、不良現象、電気故障、回路、配線、長い、インピーダンス不整合、反射ノイズ
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

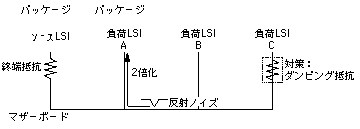

図2.複数のLSIと伝送線路を含む回路
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
