| 事例名称 |
ECL回路で電源層の回路を動作して電流を切替えたら、信号回路が誤動作した |
| 代表図 |
|
| 事例概要 |

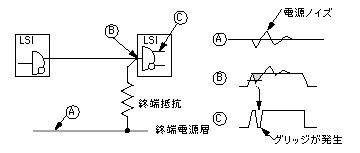

図1のようなECL回路で、電源層の回路を動作して電流を切替えたところ、信号回路が誤動作した。終端電源層Aのインピーダンスが高かったため、許容値以上の電源ノイズが発生し、終端抵抗を介して信号ラインBに重畳した。このノイズが回路のしきい値を超え、出力Cにグリッジノイズが発生した。対策として、終端用電源層を低インピーダンスになるように設計変更した。 |
| 事象 |
図1のようなECL回路で、電源層の回路を動作して電流を切替えたところ、信号回路が誤動作した。 |
| 経過 |
ECL回路で、電源層の回路を動作して電流を切替えたところ、出力Cにグリッジノイズが発生した。 |
| 原因 |
終端電源層Aのインピーダンスが高かったため、許容値以上の電源ノイズが発生し、終端抵抗を介して信号ラインBに重畳した。このノイズが回路のいき値を超え、出力Cにグリッジノイズが発生した。 |
| 対策 |
終端用電源層を低インピーダンスに変更した。 |
| 知識化 |
安定した信号レベルの確保には、終端用電源層を低インピーダンスにする必要がある。 |
| 背景 |
ECLは、Emitter Couple Logic の略でデジタル論理回路の一つである。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、事前検討不足、審査・見直し不足、環境変化への対応不良、使用環境変化、定常動作、誤動作、不良現象、電気故障、回路、電源、ハイインピーダンス、ノイズ
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |
図1.ECL回路の誤動作
|
