| 事例名称 |
真空ホースが密集して押しつぶされ流れが悪くなった |
| 代表図 |
|
| 事例概要 |
ケーブルベア内の真空ホースのながれが悪くなった。ケーブルベア内にケーブルやホースが密集し、R部で相互に押しつぶされたためである。対策として、ケーブルベアの幅を広くし、内部に仕切り板を設け、ケーブルおよびホースの配列を一列とした。 |
| 事象 |
ケーブルベア内の真空ホースのながれが悪くなった。 |
| 経過 |
並進ケーブルの横に設置したケーブルベア内にケーブルや真空ホースを通した。装置を稼動したところ、真空ホースのながれが悪くなった。 |
| 原因 |
図2のように、ケーブルベア内にケーブルやホースが密集し（約75%）、R部で相互に押しつぶされた。 |
| 対策 |
ケーブルベアの幅を広くし、内部に仕切り板を設け、ケーブルおよびホースの配列を一列とした。 |
| 知識化 |
ケーブルベア内のケーブル、ホースは動作時の遊びを考慮する。 |
| 背景 |
一般的なケーブル、ホースの屈曲半径は、次のとおりである。ケーブルの屈曲半径≧外径×6、ホースの屈曲半径≧外径×9。 |
| シナリオ |
| 主シナリオ
|
不注意、注意・用心不足、取り扱い不適、環境変化への対応不良、使用環境変化、人為的条件変化、限度を超過、定常動作、誤動作、不良現象、機械現象、構造の問題、過負荷、想定外負荷
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

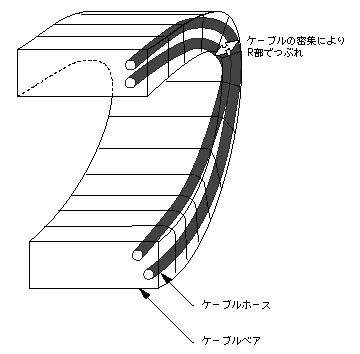

図2.ケーブルベアR部でのホースのつぶれの詳細
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
