| 事例名称 |
電動モータでナット（テーブル）を移動する調整装置で、停電時、保守整備ができなかった |
| 代表図 |
|
| 事例概要 |
電動モータでナット（テーブル）を移動する調整装置で、停電時、保守整備しようとしたが、電動モータが動かず、ナットを移動することが出来なかった。対応として、電動モータと台形ねじとをカップリング結合とし、予め台形ねじの先端に施しておいたレンチ用六面加工を用いて、手動で回転できるようにした。 |
| 事象 |
電動モータでナット（テーブル）を移動する調整装置で、停電時、保守整備しようとしたが、電動モータが動かなかった。 |
| 経過 |
図2のように、電動モータで台形ねじを回転し、ナット（テーブル）を移動する調整装置を製作し、稼動を開始した。停電時、保守のために整備しようとしたが、電動モータが動かず、ナットを移動することができなかった。 |
| 原因 |
停電時、電動モータが動かないので、ナットを移動することが出来なかった。 |
| 対策 |
図3のように、電動モータと台形ねじとをカップリング結合とした。整備時、カップリングでモータとねじの結合を外し、予め台形ねじの先端に施しておいたレンチ用六面加工を用いて、手動で回転できるようにした。 |
| 知識化 |
工場設備では、停電時に保守点検整備することが多い。したがって電動装置の整備箇所は、手動でも動かせるように設計する。 |
| 背景 |
メンテナンスをひとつの主要機能と考えれば、本事例の対応はその機能を満足する要素機構として、不可欠なものである。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、機械・装置、継手なし、メンテナンス性悪し
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |
図2.電動モータによる台形ねじ移動装置（対策前）
|
|

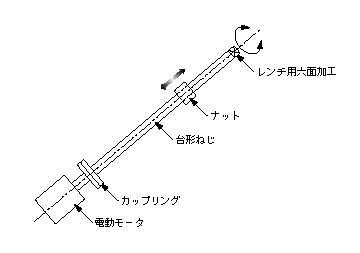

図3.電動モータによる台形ねじ移動装置（対策後）
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
