| 事例名称 |
搬送装置でワークを輸送しない不具合が発生した |
| 代表図 |
|
| 事例発生場所 |
工場搬送ライン |
| 事例概要 |
搬送装置でワークを輸送しない不具合が発生した。散水の際に、LM(リニアモーション）ガイドに水が浸入し、レール摺動面や転動面に錆が発生したためであった。対策として、レール全域にカバー（ジャパラ）を設けた。一部カバーの設置が困難で、LMガイドのような高精度が不要な部分には、錆に強い車輪方式に変更した。 |
| 事象 |
搬送装置でワークを輸送しない不具合が発生した。 |
| 経過 |
搬送装置を設計製作した。稼動後のある日、突然でワークを輸送しない不具合が発生した。調査の結果、LMガイドのレール摺動面や転動面に錆の発生が見られた。 |
| 原因 |
図1のように、散水の際に、LM(リニアモーション）ガイドに水が浸入し、レール摺動面や転動面に錆が発生したためであった。 |
| 対策 |
図1のように、レール全域にカバー（ジャパラ）を設けた。一部カバーの設置が困難で、LMガイドのような高精度が不要な部分には、図2のように、錆に強い車輪方式に変更した。 |
| 知識化 |
工場内の清掃・防塵には、散水作業が欠かせない。したがって、散水する場所では、屋外でなくても、防水対策が必要である。 |
| 背景 |
リニアガイドやシリンダーのトラニオンなどの可動部は、極力、水が掛からない構造とする。万一掛かっても、給脂で水浸入防止を図ったりする。 |
| シナリオ |
| 主シナリオ
|
調査・検討の不足、仮想演習不足、調査・検討の不足、事前検討不足、審査・見直し不足、搬送システム、防水対策不良、粉塵、散水、錆、動作不能
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

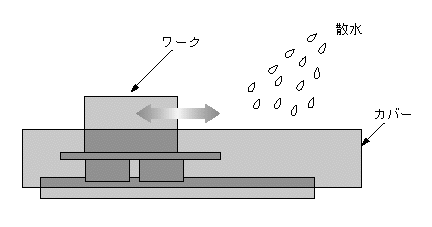

図1.LMガイドの水浸入防止対策
|
|

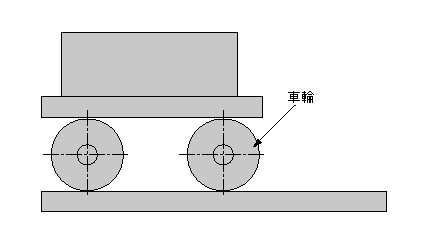

図2.錆に強い車輪方式
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
|
