| 事例名称 |
塗装膜のへたりで締結ボルトにゆるみが発生した |
| 代表図 |
|
| 事例概要 |
塗装部品を締結していたボルトにゆるみが発生した。塗装膜の厚さが規定より厚かったため、座面の塗装のへたりで締結軸力が低下し、ゆるみが発生した。 |
| 事象 |
塗装部品を締結していたボルトにゆるみが発生した。 |
| 経過 |
試作品を耐久試験したところ、締結ボルトにゆるみが発生した。図2のように、被締結部品は塗装してあったが、この塗装膜の厚さが規定より厚かったことが判明した。 |
| 原因 |
塗装膜の厚さが規定より厚かったため、座面の塗装のへたりで締結軸力が低下し、ゆるみが発生した。 |
| 知識化 |
図2のように、塗装のへたりによって締結軸力が低下する。締結条件の厳しい部位は、塗装膜厚管理が必要となる。 |
| 背景 |
ボルトのゆるみは、組立時に規定締付けトルクで締結軸力が確保されていても、稼動条件による締結軸力低下で発生する。 |
| シナリオ |
| 主シナリオ
|
不注意、理解不足、生産工程の配慮不足、不注意、注意・用心不足、企画者不注意、誤差設定不適、ボルト・ナット、塗装、計画・設計、計画不良、製作、ハード製作、製造工程、塗装、機能不全、ハード不良、機械・装置、取付け部品、ガタ
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

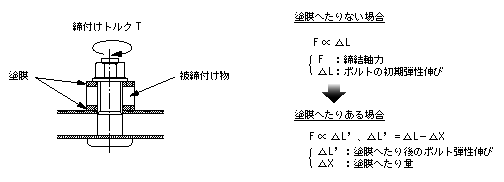

図2.塗装部品の塗装膜へたりによるボルトのゆるみ
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
