| 事例名称 |
新設配管の気密テスト後にボイラが失火した |
| 代表図 |
|
| 事例概要 |
図2のように、LPGのガス元配管から分岐した新設配管の気密テストを、窒素ガスを充填して行なった。テスト後、分岐バルブを開けたところ、稼動中のボイラが失火した。窒素ガスの圧力が規定値まで低下する前に、分岐バルブを開いたため、本管側に窒素ガスが逆流し、それがLPGガスを押し出したためである。 |
| 事象 |
新設配管の気密テスト後、分岐バルブを開けたところ、稼動中のボイラが失火した。 |
| 経過 |
図2のように、LPGのガス元配管から分岐追加した配管を新設した。この配管の気密テストを、窒素ガスを充填して行なった。テスト後、分岐バルブを開けたところ、稼動中のボイラが失火してしまった。 |
| 原因 |
窒素ガスの圧力が規定値まで低下する前に、分岐バルブを開いたため、本管側に窒素ガスが逆流し、それがLPGガスを押し出したためである。 |
| 知識化 |
気体・液体は、当然、圧力の高いところから低いところに流れる。各配管の相対圧力のチェックが不可欠である。本事例は窒素ガスの残圧によってLPGガスが逆流したものである。 |
| よもやま話 |
ガスや流体は自分の思っていた方向と逆に流れることもある。ホテルで、隣の部屋でシャワーを止めると、突然、自分のシャワーに熱湯が出てくる状況と似ている。 |
| シナリオ |
| 主シナリオ
|
手順の不遵守、手順無視、操作手順無視、気体、窒素、試験、定常操作、手順不遵守、不良現象、化学現象、失火、組織の損失、経済的損失
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

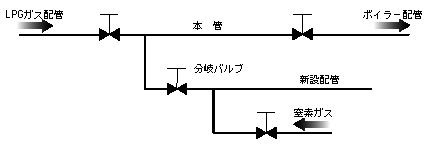

図2.配管図
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
