| 事例名称 |
ロールへのアルミ粉の付着により、引かれたアルミ管の形状が変化した |
| 代表図 |
|
| 事例発生場所 |
生産ライン |
| 事例概要 |
図2のような、溶接前にアルミ板を管状に丸めるアルミフォーミング機で、ロールの形状が変化する不具合が発生した。ロールにアルミ粉が付着し、凸になったロール形状が凹にアルミ板に転写されて、成形が不安定となってしまった。対策として、図3のように、ワイヤーブラシでアルミ粉を除去し、掃除機で吸引して、アルミ粉の付着を防止した。 |
| 事象 |
アルミフォーミング機で、管のロール形状が変化した。 |
| 経過 |
図2のような、溶接前にアルミ板を管状に丸めるアルミフォーミング機で、ロールの形状が変化する不具合が発生した。 |
| 原因 |
ロールにアルミ粉が付着し、凸になったロール形状が凹にアルミ板に転写されて、成形が不安定となった。 |
| 対策 |
図3のように、ワイヤーブラシでアルミ粉を除去し、掃除機で吸引して、アルミ粉の付着を防止した。 |
| 知識化 |
製造工程で、材料粉や反応物などの異物が発生する場合は多く、予防的な対応が重要である。 |
| 背景 |
とくに被加工物をセットするチャックやベッドに付着した異物は、加工誤差を大きくし、押しキズの発生を助長する。セットするたびに、チャックやベッドを拭くことが大切である。 |
| シナリオ |
| 主シナリオ
|
不注意、理解不足、生産工程の配慮不足、圧延ロール、アルミニウム、製作、ハード製作、曲げ加工、不良現象、機械現象、異物混入・混在、機能不全、ハード不良、機械・装置、精度
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

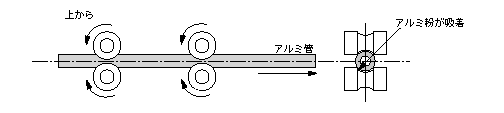

図2.ロールフォーミング機（対策前）
|
|

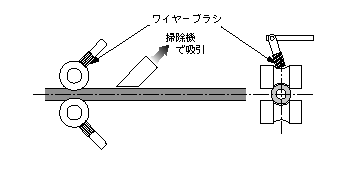

図3.アルミ粉除去機構
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
