| 事例名称 |
アルミ管製造時にバリの焼き付きで管が破断した |
| 代表図 |
|
| 事例発生場所 |
生産ライン |
| 事例概要 |
アルミ管の製造で、管を所定の径にするため、管をダイスに通していたところ、管が破断する不具合が発生した。ロールで管径を細める際に発生するバリが、ダイスに焼き付いたことが原因であった。対策として、図2のように、ダイスの前段にフィルタを設け、バリを除去した。 |
| 事象 |
アルミ管の製造で、管が破断してしまった。 |
| 経過 |
アルミ管の製造で、管径を所定の径にするため、管をダイスに通していたところ、管が破断してしまった。 |
| 原因 |
ロールで管径を細める際に発生するバリが、ダイスに焼き付いた。 |
| 対策 |
図2のように、ダイスの前段にフィルタを設け、バリを除去した。 |
| 知識化 |
製造工程では、材料粉や反応物などの異物が発生する恐れが多く、予防的な対応が必要である。 |
| 背景 |
被加工物をセットするチャックやベッドに付着した異物は、加工誤差を大きくし、押しキズの発生を助長する。セットするたびに、チャックやベッドを拭くことが大切である。 |
| シナリオ |
| 主シナリオ
|
不注意、理解不足、生産工程の配慮不足、圧延ロール、アルミニウム、製作、ハード製作、絞り加工、不良現象、機械現象、異物混入・混在、破損、破壊・損傷、破断
|
|
| 情報源 |
創造設計エンジンDB
|
| マルチメディアファイル |

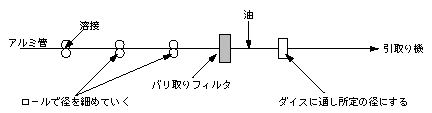

図2.アルミ造管でのダイス焼き付き防止策
|
| 分野 |
機械
|
| データ作成者 |
張田吉昭 (有限会社フローネット)
中尾政之 (東京大学工学部附属総合試験所総合研究プロジェクト・連携工学プロジェクト)
|
