| 事例名称 |
グリセリン濃縮設備の熱交換器の応力腐食割れによる漏洩と焼損 |
| 代表図 |
|
| 事例発生日付 |
1996年07月05日 |
| 事例発生地 |
兵庫県 尼崎市 |
| 事例発生場所 |
化学工場 |
| 事例概要 |
グリセリン水の濃縮設備を定常運転中、熱交換器の全周に溶接線に沿った割れが生じ、内容物が漏れて保温材が焼損した。残留応力などによる応力腐食割れとみられる。 |
| 事象 |
グリセリン水を蒸発により濃縮する設備において、グリセリン水を加温する熱交換器を定常運転中、熱交換器の鏡部にグリセリンが漏れて焼け焦げ、保温材が焼損しているのを発見した。 |
| プロセス |
製造 |
| 単位工程 |
蒸留・蒸発 |
| 物質 |
グリセリン（glycerin）、図2 |
| 事故の種類 |
漏洩、火災 |
| 経過 |
1996年7月5日 グリセリン濃縮設備を定常運転中、熱交換器の鏡部にグリセリンが漏れて焼け焦げ、保温材が焼損しているのを発見した。（時刻不明）
6日 漏洩箇所にスーパーメタルを塗布し漏れを応急修理した。
8日 製造メーカーが鏡と胴の溶接線から3mmの位置で鏡の全周に胴の長手方向の割れ（長さ2～3mm）があるのを確認した。
18日 割れの部分に再びスーパーメタルを塗布した。 |
| 原因 |
溶接線の熱影響を受ける位置であり、成形加工も行っているステンレスなので、残留応力他による応力腐食割れと推定される。 |
| 対処 |
割れにスーパーメタルを塗布した。 |
| 対策 |
性能検査・点検の確実な実施を行う。 |
| 知識化 |
１．加圧状態にある熱交換器は、熱と圧力の作用を受ける。
２．熱交換器は通常保温材で覆われ、また可動部分がないので、点検は簡略なものとなりやすい。
３．材料自体の点検は手間と時間がかかる。
４．貫通しなければ漏れないので、漏洩検査だけでは材料の割れや亀裂を発見できない。 |
| 背景 |
昭和59年7月の落成検査後、毎年性能検査をし、直近の月次点検が6月15日に行われたが、異常を発見できなかった。 |
データベース登録の
動機 |
応力腐食割れ（SCC)の例 |
| シナリオ |
| 主シナリオ
|
価値観不良、安全意識不良、応力腐食割れ対策、計画・設計、計画不良、設計不良、製作、ハード製作、機械の製作、破損、破壊・損傷、割れ、二次災害、損壊、漏洩
|
|
| 情報源 |
産業安全研究所資料(非公開）
|
| 死者数 |
0 |
| 負傷者数 |
0 |
| 物的被害 |
熱交換器の鏡の全周に割れ。
保温材が焼損。 |
| マルチメディアファイル |

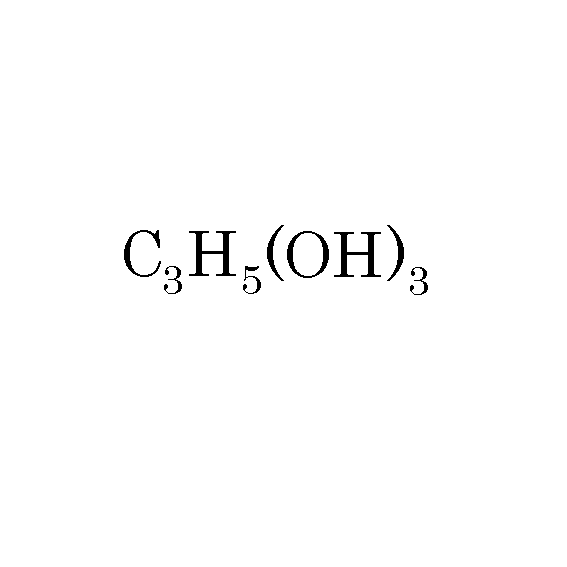

図2.化学式
|
| 分野 |
化学物質・プラント
|
| データ作成者 |
板垣 晴彦 (独立行政法人産業安全研究所 化学安全研究グループ)
田村 昌三 (東京大学大学院 新領域創成科学研究科 環境学専攻)
|
