| 事例名称 |
橋梁整備事業の実施に当たり、設計が適切でなかったため橋脚が不安定な状態になっているもの |
| 代表図 |
|
| 事例発生日付 |
1992年 |
| 事例発生地 |
愛知県豊田市 |
| 事例発生場所 |
市役所 |
| 事例概要 |
アーチ型式の鋼道路橋（橋長474.5m、幅員20.0m）を新設する際、橋脚2基の底版下面側の縦（水流）方向に配置する主鉄筋に対し、使用する鉄筋同士の間隔を誤って、配筋図を作成した。そのためこの設計に基づき、施工したところ、橋梁が不安定な状態になった。したがってこれに係る国庫補助金相当額17,358,000円が不当と認められた。 |
| 事象 |
橋脚2基における底版下面側の縦（水流）方向に配置する主鉄筋については、設計の基礎となっている設計計算書によれば、応力計算上安全なものとなるように、上段は径29ミリの鉄筋を12.5センチ間隔に、下段は径32ミリの鉄筋を12.5センチ間隔にそれぞれ配置することとあった。しかし、配筋図を作成する際に誤って上段の鉄筋を25cm間隔に配置することとしてしまった。この結果、底版下面側の縦（水流）方向の主鉄筋に生ずる引張応力度は、上流側橋脚では、1,943重量キログラム毎平方センチメートル（常時）、2,764重量キログラム毎平方センチメートル（地震時）、下流側橋脚では、1,864重量キログラム毎平方センチメートル（常時）、2,913重量キログラム毎平方センチメートル（地震時）となり、許容引張応力度1,600重量キログラム毎平方センチメートル（常時）、2,700重量キログラム毎平方センチメートル（地震時）を大幅に上回っていて、応力計算上安全な範囲を超えてしまった。したがって、本件橋脚2基は設計が適切でなかったため、不安定な状態になった。 |
| 経過 |
・アーチ型式鋼道路橋を新設するため、橋脚2基、橋台1基及び橋脚基礎の築造等を実施する補助事業を工事費700,651,320円（国庫補助対象額247,000,000円、これに対する国庫補助金135,850,000円）行った。
・設計計算書によれば、応力計算上安全なものとなるように、上段は径29mmの鉄筋を12.5cm間隔に、下段は径32mmの鉄筋を12.5cm間隔にそれぞれ配置することとあった。
・橋脚2基の配筋図を作成する際、底版下面側の縦（水流）方向に配置する主鉄筋に対し、上段の鉄筋を12.5cm間隔にするところを、誤って25cm間隔に配置するとしてしまった。
・これを基に施工したところ、鉄筋に生ずる引張応力度は応力計算上安全な範囲を超えてしまい、不安定な状態となってしまった。
・これに係る国庫補助金相当額17,358,000円が不当と認められた。 |
| 原因 |
設計者個人のミスによるところが多い。この場合、数字の見間違いになるが、これは前に同じような工事をしたときに間隔を25cmとしたことがあり、それによるバイアスがかかることで、見間違い（思い込み）が起こったと推測される。また、設計書の見直しが徹底されておらず、組織的に失敗に気がつかなかったことも考えられる。 |
| 対策 |
この失敗（鉄筋同士の間隔を誤ること）は頻繁に起こっており、まずは設計者がそのことを認識することが第一である。同時に組織的には、見直しに設計者とは異なる担当者を設けることが必要だと考える。 |
| 知識化 |
配筋図を作成する際に、鉄筋同士の間隔を誤ることは非常に多い。設計計算書を注意して、何回も読み直すこと！ |
| シナリオ |
| 主シナリオ
|
誤判断、誤認知、勘違い、計画・設計、計画不良、設計不良、機能不全、諸元未達、強度不足、起こり得る被害、潜在危険、崩壊
|
|
| 情報源 |
平成4年度決算検査報告（会計検査院）
|
| 被害金額 |
不当と認められる国庫補助金交付額 17,358,000円 |
| マルチメディアファイル |

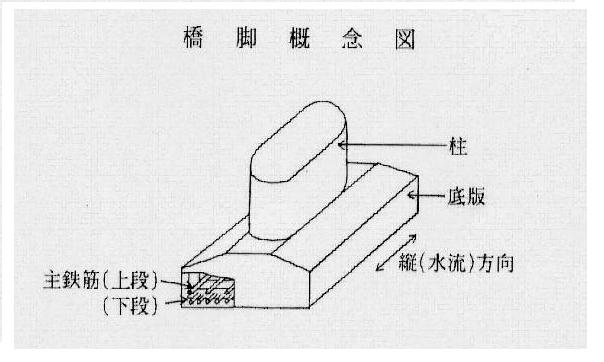

図2.橋脚概念図
|
| 分野 |
建設
|
| データ作成者 |
宮木 裕也 (東京大学)
國島 正彦 (東京大学)
|
